Épaisseur de chape pour plancher chauffant électrique
La question de l’épaisseur chape revient systématiquement sur chantier lorsque le plancher chauffant électrique est posé en rénovation ou en neuf. L’épaisseur de la chape conditionne la diffusion de la chaleur, la protection des réseaux et la longévité du revêtement. Une erreur de dimensionnement génère des points chauds, des fissures ou une réactivité thermique dégradée.
Ce dossier technique éclaire les choix d’épaisseur selon la nature de la chape plancher (anhydrite ou ciment), les prescriptions normatives (NF EN 1264, DTU 26.2, NF DTU 52.1) et les contraintes chantier : isolation thermique, conductivité thermique, temps de séchage, et performance énergétique. Le fil conducteur sera une rénovation de 120 m² en milieu domestique, utilisée pour illustrer points de vigilance et bonnes pratiques.
Cet article est rédigé par Marc Lebon, journaliste BTP, contributeur du magazine CATMOZ pour les sujets carrelage, revêtements et rénovation pratique.
L’essentiel Pour un plancher chauffant électrique, respecter une épaisseur chape adaptée (30, 35 mm d’enrobage pour anhydrite, 40, 50 mm pour ciment) assure diffusion homogène et tenue mécanique. Suivre NF EN 1264 et DTU 26.2, poser joints et bande périphérique, et appliquer un protocole de mise en chauffe maîtrisé.
Pourquoi l’épaisseur de chape influe directement sur la performance du plancher chauffant électrique

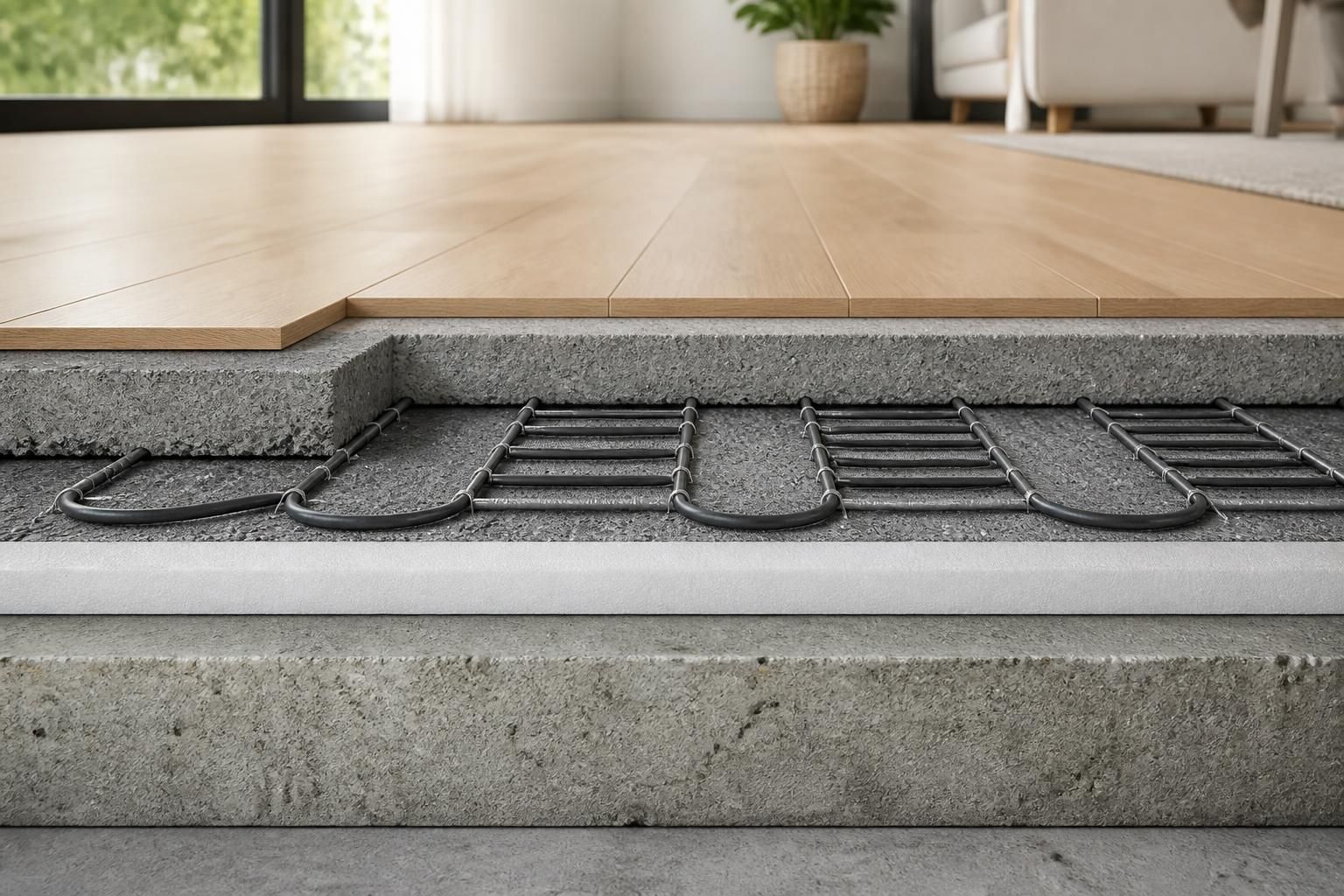

La chape remplit plusieurs fonctions : protection mécanique des éléments chauffants, distribution de la chaleur et support du revêtement. Sur un plancher chauffant électrique, les câbles ou films sont plus proches de la surface que dans une installation hydraulique.
Cette proximité permet des épaisseurs chape réduites, mais impose un respect strict du mortar thickness (enrobage) pour éviter des « zébrures » thermiques et des points chauds. La conductivité thermique du liant et la masse de la chape définissent la réactivité et l’inertie du système.
Choix de la chape : anhydrite ou ciment et conséquences sur l’épaisseur
La chape anhydrite permet un enrobage plus faible grâce à sa faible retrait et sa fluidité. Elle est souvent préférée pour sa planéité, utile avant la pose de carrelage grand format.
La chape ciment demande un enrobage plus généreux et offre une tolérance meilleure en milieux humides. Elle augmente l’inertie, ce qui ralentit la montée en température.
Repères d’enrobage au-dessus des éléments chauffants
Les références chantier et documents techniques convergent : 30, 35 mm au-dessus des câbles pour une chape anhydrite, 40, 50 mm pour une chape ciment. Ces mesures s’entendent au-dessus de la génératrice supérieure des éléments chauffants.
Pour des tubes Ø 16 mm sur systèmes hydrauliques, ces enrobages donnent une épaisseur totale typique de 50, 70 mm en CA et 70, 90 mm en CT. L’équilibre entre sécurité mécanique et réactivité thermique guide le choix.
Avantages et limites selon le revêtement final
Le carrelage requiert une planéité stricte et des CM d’humidité faibles, particulièrement avec chape anhydrite. Le parquet impose une humidité résiduelle encore plus basse et une surface stable.
Pour les revêtements souples, la chape doit être sèche et plane ; un ragréage fin (3, 5 mm) ou un primaire d’accroche peuvent être nécessaires avant la pose. La pose chape doit donc intégrer le revêtement dès la prescription.
La vidéo illustre le protocole de mise en chauffe progressif et le suivi d’humidité après coulage.
Dimensionnement chantier : joints, bandes périphériques, armatures et isolation
La prévention des fissurations commence au plan de conception. Les règles usuelles imposent des joints de fractionnement pour des dalles ≤ 40 m², une longueur maximale ≤ 8 m et un ratio L/l ≤ 2.
La bande périphérique (5, 10 mm) assure la désolidarisation vis-à-vis des parois et limite les ponts thermiques sur le pourtour. Les armatures, fibres ou treillis léger, répartissent les contraintes sans contrainte excessive sur le massif.
- Contrôler l’isolation thermique sous chape, panneaux certifiés ACERMI ou équivalent, compressibilité adaptée.
- Prévoir réservations et renforts localisés au droit des gaines.
- Gérer le calepinage des joints, seuils et points singuliers (poteaux, cimaises).
Support et compressibilité : limites à respecter
Un isolant mal positionné ou trop compressible génère des affaissements ponctuels, cause récurrente de fissuration. Le support doit être plan, propre et porteur avant pose chape.
La vérification de la planéité se fait au laser ; corriger par ragréage permet de respecter les enrobages sans surépaisseur systématique.
La seconde vidéo montre des contrôles d’épaisseur pendant le coulage et l’utilisation d’outils de mesure laser.
Calendrier chantier et protocole de mise en chauffe pour sécuriser la chape
Le protocole suit NF EN 1264 et les prescriptions du fabricant du liant (DTU 26.2, fiches techniques). Respecter les délais de séchage permet d’éviter des sinistres liés à l’humidité restante.
Attente sans chauffe : 7, 14 jours pour chape anhydrite, 14, 21 jours pour chape ciment, selon humidité et conditions. Puis montée progressive de +5 °C par jour jusqu’à la température de régime, palier 3, 7 jours, puis descente progressive.
Mesures d’humidité et critères avant pose de revêtement
Mesurer la CM est impératif : pour chape anhydrite, viser ≤ 0,5 % sous carrelage et ≤ 0,3 % sous parquet. Les CT donnent des valeurs supérieures acceptables selon la colle, souvent ≤ 2 %.
Conserver les procès-verbaux de mesure et les fiches techniques apporte une traçabilité utile en cas de SAV. L’utilisation de produits et réseaux certifiés NF simplifie la prescription et la responsabilité.
Étude de cas terrain : rénovation 120 m², retour d’expérience
Sur une maison des années 80, isolation refaite et panneaux à plots, les installations ont reçu une chape anhydrite avec 35 mm d’enrobage au-dessus des tubes Ø 16 mm. Joints répartis pour diviser un séjour de 42 m² en deux dalles de 21 m², bande périphérique 8 mm.
Résultat après mise en chauffe progressive : montée rapide en température (1 h 30 à 2 h), pas de fissure constatée après cycle complet, consommation maîtrisée grâce à une régulation pièce par pièce. L’exemple confirme l’intérêt d’un pose chape contrôlé et d’un support plan.
| Type de chape | Épaisseur totale typique | Enrobage au-dessus des éléments | Surface sans joint | Armature |
|---|---|---|---|---|
| Chape fluide anhydrite (CA) | 50, 70 mm | 30, 35 mm | Jusqu’à 40 m², L ≤ 8 m | Fibres synthétiques |
| Chape ciment (fluide ou traditionnelle) | 70, 90 mm | 40, 50 mm | Jusqu’à 40 m², L ≤ 8 m | Treillis léger ou fibres |
La performance énergétique dépend autant de l’épaisseur que de l’isolation et de la régulation. Une chape trop épaisse augmente l’inertie et peut accroître la consommation. Une chape trop fine expose au risque mécanique et thermique.
Points pratiques pour la pose et le contrôle qualité

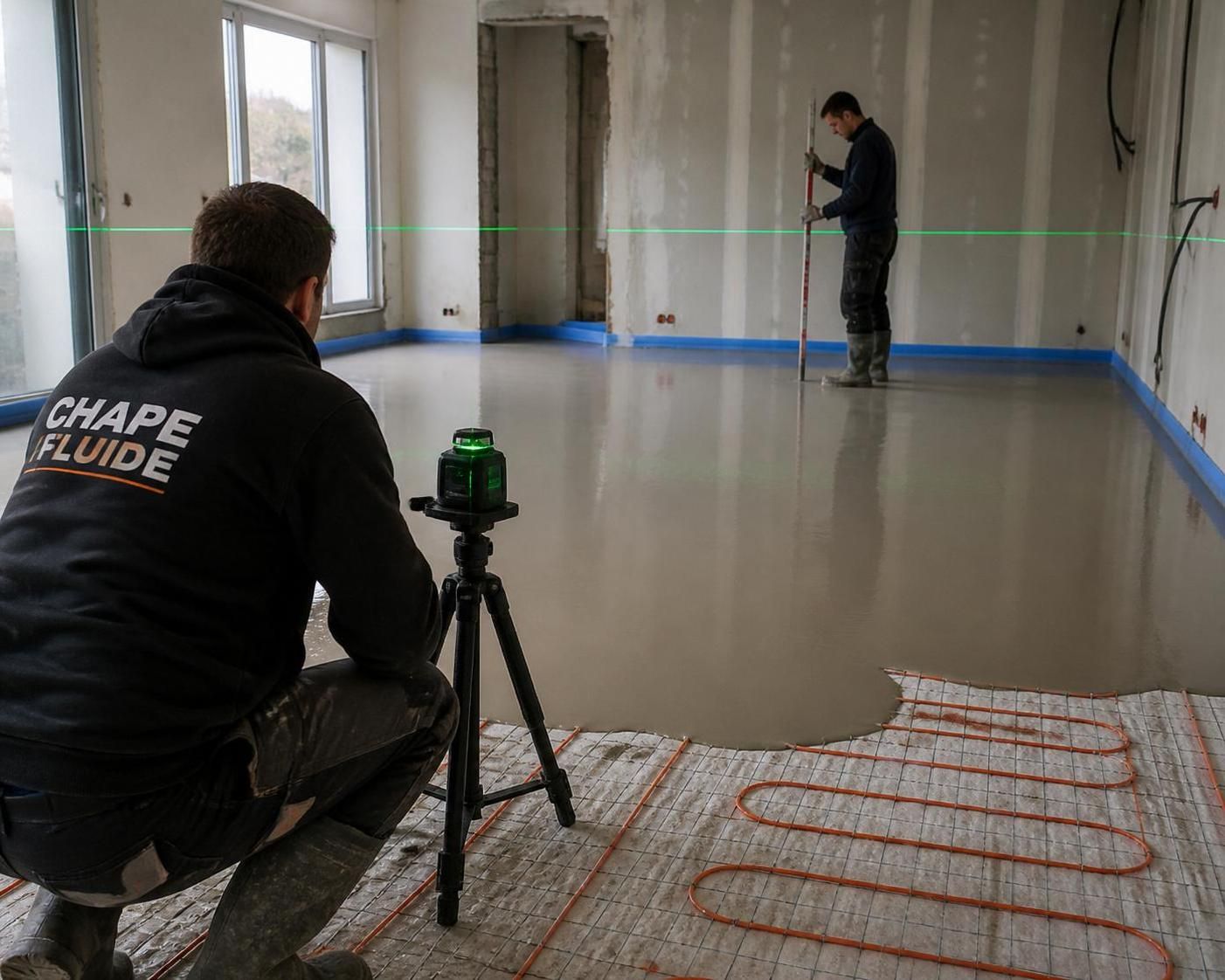

Durant le coulage, contrôler l’épaisseur avec cales étalonnés et laser. Mesurer la planéité et corriger par ragréage si nécessaire, sans ajouter d’épaisseur excessive. Le primaire d’accroche et le mortier-colle doivent être compatibles avec la CM mesurée.
Consigner les relevés d’humidité, les certificats des matériaux et le protocole de mise en chauffe dans le dossier technique. Sur chantier, un poseur référencé (Qualibat) facilite la responsabilité technique et la conformité administrative.
Liens internes utiles dans le fil du texte : la technique trouve son origine dans l’opus tessellatum romain, la planéité pour grand format renvoie à le grès cérame contemporain, les repères de pose sont détaillés dans les repères de pose, et les matériaux à calibrer se trouvent sur les matériaux et calibrages. Pour un suivi éditorial, consulter la rubrique magazine.
Un seul lien externe utile pour la vérification des qualifications : qualibat.com.
Quelle épaisseur minimale au-dessus des éléments chauffants pour une chape liquide anhydrite ?
La pratique professionnelle et les AVIS techniques placent l’enrobage à 30, 35 mm au-dessus des câbles ou tubes pour une chape fluide anhydrite, en vérifiant la conformité avec la fiche technique du produit.
Pourquoi limiter l’épaisseur totale de la chape pour un plancher chauffant électrique ?
Parce que chaque millimètre augmente l’inertie. Une chape trop épaisse ralentit la montée en température et nuit à la réactivité de la régulation, impactant la performance énergétique.
Quels joints prévoir pour prévenir les fissures ?
Fractionner les dalles ≤ 40 m², longueur ≤ 8 m, rapport L/l ≤ 2. Poser bande périphérique 5, 10 mm et joints au droit des seuils et poteaux. L’armature limite la propagation des fissures.
Quand démarrer la mise en chauffe après coulage ?
Attendre généralement 7, 14 jours pour l’anhydrite et 14, 21 jours pour le ciment, puis appliquer une montée progressive de +5 °C/jour selon NF EN 1264 et DTU 26.2.
Quels contrôles avant la pose du revêtement ?
Effectuer la mesure d’humidité (CM) : CA ≤ 0,5 % sous carrelage et ≤ 0,3 % sous parquet. Vérifier planéité, primaire d’accroche, et compatibilité des colles au chauffage au sol.
