Schéma d’une douche italienne : comprendre la structure
La douche italienne séduit par son rendu de plain-pied et sa simplicité visuelle. Sur le chantier, la question revient systématiquement : quel schéma structurel garantir pour une évacuation fiable et une étanchéité pérenne ? Le schéma d’une douche italienne doit clarifier l’emplacement du receveur ou de la pente intégrée, le positionnement du caniveau ou de la bonde, et la continuité du revêtement jusqu’aux zones humides.
Ce dossier technique détaille la structure type et les choix matériels qui influent sur la durabilité. Les points sensibles sont la mise en œuvre du ragréage et du primaire d’accroche, le lit de mortier-colle, le réglage de la pente et le calage précis de l’évacuation. Les recommandations font référence au DTU carrelage (NF DTU 52.2) et aux pratiques observées en salon et sur chantiers récents.
Cet article est rédigé par Marc Lebon, journaliste BTP, contributeur du magazine CATMOZ pour les sujets carrelage, revêtements et rénovation pratique.
L’essentiel Schéma d’une douche italienne centré sur la structure : pente 1 à 2%, caniveau ou bonde correctement positionné, étanchéité par membrane ou résine et carrelage adapté au sol. Budget et choix techniques influent sur la mise en oeuvre et la maintenance.

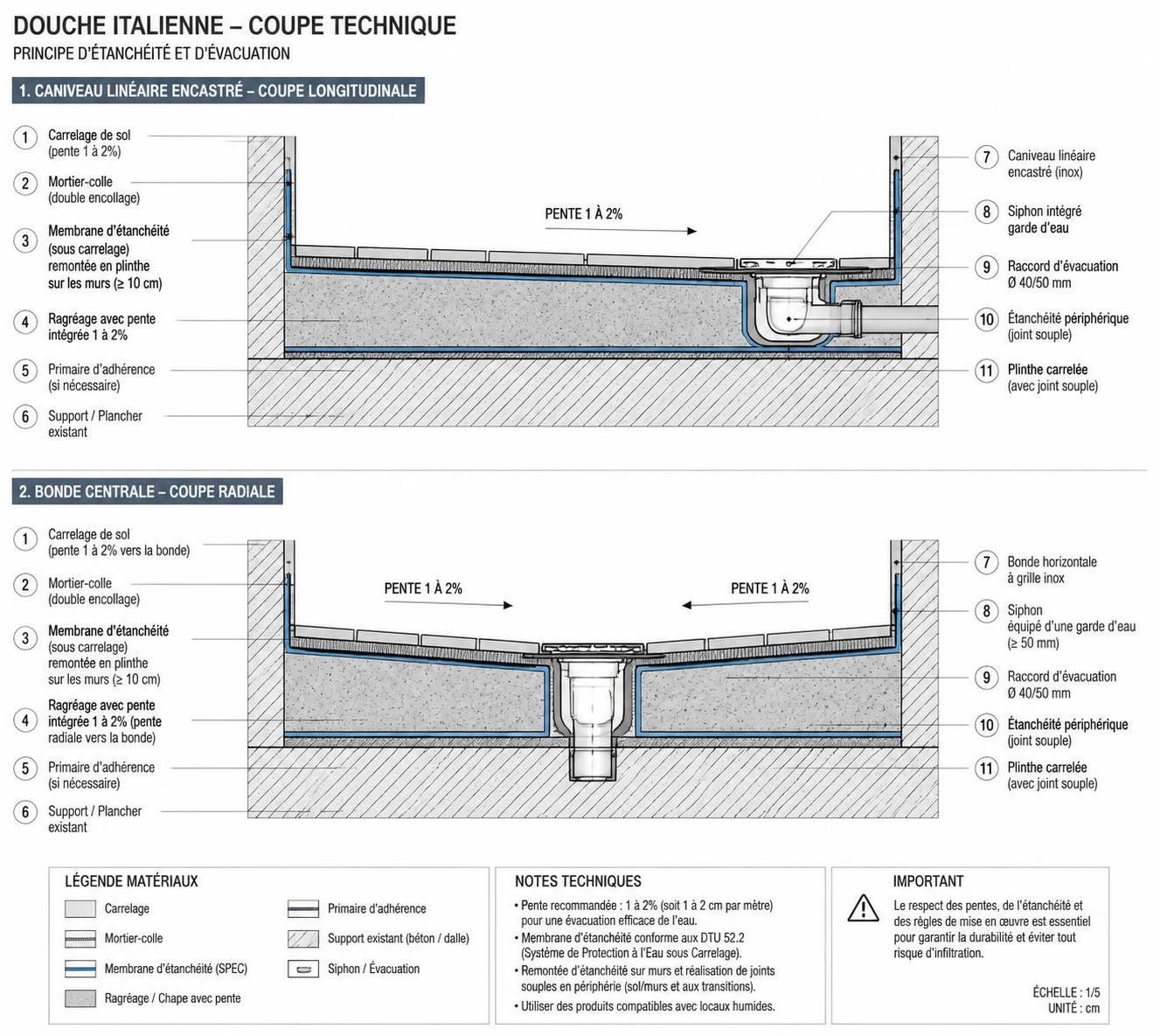

Schéma d’une douche italienne : éléments de la structure

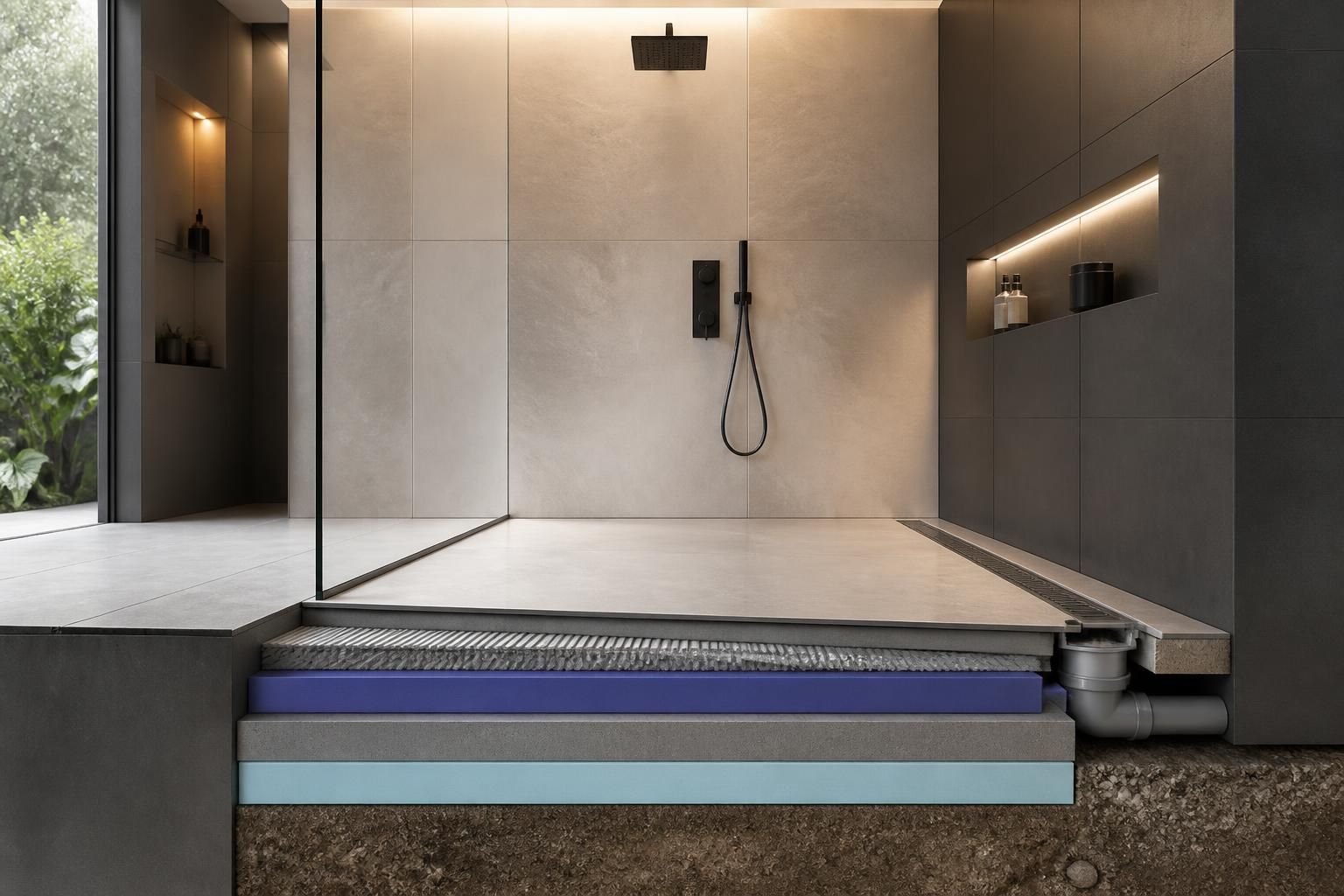

Le schéma repose sur cinq éléments visibles et cachés. D’abord le support, ensuite le système d’évacuation, la pente, l’étanchéité et enfin le revêtement. Chaque composant a un rôle de sécurité ou de finition.
Support et préparation du plancher
Le support doit être sain et porteur. Un sol irrégulier nécessite un ragréage pour obtenir la pente prescrite. Le ragréage pour zones humides demande 48 à 72 heures de séchage suivant la formulation.
Éléments boisés et dalle existante (cas chantier)
Sur une dalle béton, le plan d’implantation implique la découpe pour intégrer la bonde ou le caniveau. En présence d’un plancher bois, la .lisse et le renforcement structurel sont indispensables pour éviter les tassements. Le schéma doit préciser les épaisseurs et le calage.
Dimensionnement, pente et évacuation : règles et calculs
Le dimensionnement débute par l’aire utile. Minimum fonctionnel 90×90 cm, confort 120×90 cm, PMR 150×150 cm avec rayon de manœuvre. La pente minimale recommandée est de 1 à 2% vers l’évacuation (soit 1 à 2 cm par mètre).
Positionnement du caniveau ou de la bonde
Un caniveau linéaire s’installe le long d’un bord pour favoriser l’esthétique et la captation. Une bonde ponctuelle se place au centre pour une pente radiale. Le schéma de pente doit être tracé avant ragréage.
Exemple de calcul pratique
Pour une douche 1,2 m de profondeur, une pente à 1,5% nécessite une différence de niveau de 18 mm entre l’extrémité et la bonde. Le calepinage du carrelage doit intégrer cette variation sans créer de biseaux inesthétiques.
Étanchéité et détail du schéma d’étanchéité
L’étanchéité est le point critique du schéma. Deux familles dominent : membrane (bandes PVC, feutres étanches) ou solutions liquides (résines, systèmes étanches polymères). Le choix dépend du support, du carrelage et de l’accessibilité.
Mise en oeuvre : membrane vs résine
La membrane s’applique en complexes (feuille + relevé sur murs). La résine se projette en couches continues sur un support parfaitement préparé. Le test de mise en charge (5 cm d’eau pendant 24 h) est recommandé avant carrelage.
- Contrôle primitif : appliquer un primaire d’accroche si le support est poreux.
- Relevés muraux : 15 à 20 cm au-dessus du sol fini selon exposition.
- Joints : utiliser un mortier-joint hydrofuge et des joints souples au droit des profilés.
Receveur, carrelage et revêtement : choix sur le schéma
Le receveur peut être extra-plat ou intégré (pente dans la dalle). Le carrelage au sol demande une classification UPEC adaptée aux zones humides et un grain antidérapant R10 minimum pour usage domestique.
Choisir le carrelage et le mortier-colle
Le grès cérame impose un mortier-colle adapté à faible épaisseur. La fiche technique fabricant indique le dosseret et l’ouverture au trafic. Pour la pose collée, suivre le NF DTU 52.2 et respecter le temps d’attente du mortier-colle.
Tableau comparatif des revêtements et coûts
| Type de revêtement | Avantages | Fourchette prix (matériel), relevé janvier 2026 | Facilité pose |
|---|---|---|---|
| Grès cérame | Non poreux, durable | 30-100 €/m² (janvier 2026) | Moyenne (mortier-colle requis) |
| Résine | Surface continue, étanchéité intégrée | 40-120 €/m² (janvier 2026) | Technique (préparation stricte) |
| Béton ciré | Aspect contemporain | 50-150 €/m² (janvier 2026) | Exigeur (finition) |
| Pierre naturelle | Esthétique haut de gamme | 80-200 €/m² (janvier 2026) | Difficile (entretien) |
Mise en oeuvre pas à pas selon le schéma : du support aux tests
La mise en oeuvre suit des étapes séquentielles. Préparation, ragréage, pose de l’évacuation, étanchéité, pose du carrelage, joints et contrôle. Le schéma d’implantation guide chaque phase.
Étapes résumées
- Vérification du support, mesures et plan de pente.
- Pose de la bonde/caniveau et raccordement au réseau.
- Réalisation du ragréage pour obtenir la pente de 1-2%.
- Application du système d’étanchéité (membrane ou résine).
- Pose du carrelage en mortier-colle, joints hydrofuges.
- Test d’étanchéité 24 h et réglages finaux.
Sur un cas chantier à Lyon, un poseur Qualibat a indiqué que le temps moyen de réalisation pour une douche standard est de 1 à 3 semaines. Le budget total courant observé se situe entre 500 € et 2 000 € selon matériaux et finitions (relevé janvier 2026).
Pour approfondir l’approche historique du revêtement et des tesselles, le schéma technique évoque des principes vieux d’usage, rapprochés des méthodes de l’opus tessellatum romain. Le choix de la mosaïque contemporaine renvoie aux solutions actuelles de grès cérame contemporain pour surfaces techniques. Des précisions sur les calibrages se trouvent dans la rubrique matériaux et calibrages.
Checklist rapide avant fermeture
Avant de fermer, contrôler les relevés, l’alignement du caniveau et la planéité. Vérifier l’adhérence du mortier-colle et la continuité du primaire. Documenter le schéma pour la maintenance future.
La logique du schéma facilite aussi l’intégration d’options : sièges encastrés, bancs carrelés, ou rénovations sur receveur existant. Pour un aperçu éditorial plus large, consulter le sommaire de la rédaction sur CATMOZ Magazine.
Quel schéma de pente choisir pour une douche italienne ?
La pente recommandée est de 1 à 2% vers la bonde ou le caniveau. Cette valeur (1-2 cm/m) assure une évacuation sans remous et limite les stagnations. Le ragréage doit être calibré en conséquence et contrôlé au niveau avec un niveau à bulle.
Membrane ou résine pour l’étanchéité, quel choix sur le schéma ?
La membrane assure une barrière mécanique, la résine forme un revêtement continu. Le choix dépend du support et de l’accessibilité pour réparations. Les tests d’étanchéité 24 heures restent la vérification finale pour les deux systèmes.
Où positionner le caniveau dans le schéma d’aménagement ?
Un caniveau linéaire se place en bord de douche pour capter l’écoulement sur la longueur. Le schéma doit prévoir un lit de mortier-colle et un encastrement adapté pour assurer l’alignement du carrelage et la continuité de la pente.
Quels risques si le ragréage est mal exécuté ?
Un ragréage inégal provoque une pente incorrecte, entraînant stagnation d’eau et infiltration. Les conséquences peuvent affecter l’étanchéité et nécessiter des reprises coûteuses. Un contrôle au niveau et un délai de séchage respecté minimisent ces risques.
Quel budget pour une douche italienne selon le schéma ?
Le budget matériel et pose varie selon le revêtement et la complexité. Estimation courante : 500-2 000 € (janvier 2026). Le choix d’une bonde technique, d’un caniveau et d’un carrelage haut de gamme fait rapidement grimper la facture.
Questions fréquentes
Quelle épaisseur de mortier-colle pour le carrelage sur pente ?
L’épaisseur du mortier-colle varie selon le calepinage et le niveau des carreaux, généralement 3 à 10 mm après pose. Sur pente, adapter l’épaisseur pour conserver la planéité des carreaux et respecter le schéma d’écoulement.
Comment vérifier l'étanchéité avant la pose du carrelage ?
Réaliser un test d’étanchéité en remplissant la zone d’eau sur 5 cm pendant 24 heures, observer les niveaux et rechercher des fuites visibles aux raccordements et relevés.
Quelle solution pour une douche italienne sur plancher bois ?
Renfort du plancher, contreplaqué hydrofuge, mise en place d’une ossature portée et respect strict des prescriptions de ragréage et d’étanchéité pour éviter tassements et infiltrations.
